Podaci o izvedbi

• Nazivni promjer: DN50 ~ DN1500
• Nazivni tlak: PN16
• Klasa curenja: Klasa V
• Primjenjivi mediji: Za standardne gumene rukave: mineralna kaša, blato, papirna masa itd. Za ostale opcijske gumene navlake: Primjenjivi mediji razlikuju se ovisno o pakiranju za brtvljenje, a sukladno tome se razlikuje i temperaturna kompatibilnost.
• Raspon temperature: Za standardne gumene navlake: ≤ 80°C. Za ostale opcijske gumene navlake: do 160°C.
• Karakteristike protoka: Puni otvor, nesmetan protok

Metode povezivanja i aktiviranja

• Vrsta priključka: Wafer, prirubnički, visokotlačni , Lug , Navojem , Zavareni , Stezaljka
• Metoda pokretanja: ručno (ručni kotač / Pužni zupčanik), Pneumatski tip uključivanja-isključivanja (jednostruko djelovanje/dvostruko djelovanje), Pneumatski modulirajući tip, Električni ( On-Off Vrsta / Modulirajući tip / Zaštićeno od eksplozije) , hidrauličko pokretanje, Kombinirano aktiviranje ( Ručno-pneumatski / Ručni-električni )

Primjenjivi scenariji: Rudarstvo, industrija fosfora, elektrane, industrija čelika i drugih metala, industrija celuloze i papira, kemijska postrojenja, industrija glinice, tvornice cementa, itd.

Prilagodba je dostupna na temelju zahtjeva.

Značajke proizvoda

• 100% nepropusno brtvljenje osigurava apsolutnu nultu curenje na nizvodnoj strani;
• Dizajn s dvostrukim sjedištem omogućuje dvosmjerni protok i zatvaranje ventila;
• Neometani prolaz protoka eliminira turbulencije i smanjuje gubitak tlaka kada tekućina prolazi kroz ventil;
• Nema šupljine sjedišta, što sprječava nakupljanje krutih čestica i osigurava pouzdano zatvaranje vrata ventila;
• Sekundarna brtva s dinamičkim samopodešavanjem;
• Nema potrebe za brtvljenjem vrata ili vretena, čime se eliminira curenje iz pakiranja i radovi na održavanju;
• Dugotrajan i izdržljiv sustav podmazivanja;
• Bez metalnih komponenti u izravnom kontaktu s kašom;
• Fleksibilan dizajn nosača: matica vretena može se rastaviti s gornje strane i zamijeniti na licu mjesta za aktiviranje cilindra ili aktiviranje konusnog zupčanika bez zavarivanja;
• Nosači za pozicioniranje otvoreno/zatvoreno standardni su za veličine DN400 i niže, a moguće je odabrati klinove s fiksnim položajem koje isporučuje tvornica ili ih priprema korisnik.

Značajke dizajna

• Dizajn nosača za teške uvjete rada koristi gornju uklonjivu matičnu maticu, olakšavajući ugradnju konusnih zupčanika ili pneumatskih aktuatora bez zavarivanja;
• Nosači za pozicioniranje otvoreno/zatvoreno su standardni (za veličine DN400 i manje);
• U otvorenom položaju, zasun od nehrđajućeg čelika može se potpuno izvući iz gnojnice, omogućujući pregled ili zamjenu zasuna bez rastavljanja ventila;
• Vrata od nehrđajućeg čelika 316 su standardna konfiguracija;
• Dinamički samopodesiva sekundarna brtva održava podmazivanje;
• Zamjenjiva FENGCHI elastična brtvena čahura za jednostavnu ugradnju;
• Neometani prolaz protoka, bez kontakta metala s metalom, bez blokova vodilica ili klinastih utora;
• Dizajn čahure s dvostrukim brtvljenjem osigurava zatvaranje tipa "slijepe ploče" kada je ventil zatvoren; brtvene čahure čvrsto prianjaju kako bi izolirale srednji tlak, eliminirajući potrebu za brtvama prirubnice;
• Jednodijelni standard za bušenje prirubnice kućišta ventila je PN10, s bušenjem PN16/ANSI B16.5/150 kao opcijom;
• Kontrolirani hod područja ispiranja sprječava preduboko umetanje vrata u brtvenu čahuru u zatvorenom položaju, smanjujući naprezanje na brtvenoj čahuri i mogućnost pucanja čahure; svi vijci su opremljeni sigurnosnim podloškama ispod.

Materijali

• Materijal kućišta ventila: nodularni lijevani lijevak, SS304 ili drugi
• Materijal čahure: NR, EPDM, NBR, itd.
• Materijal stabla ventila: SS304
• Materijal vrata: SS304, 316, 2205, 2507
• Materijal zatvarača: SS201, 304, 316
• Materijal sekundarne brtve: EPDM

Prilagodba je dostupna na temelju zahtjeva.

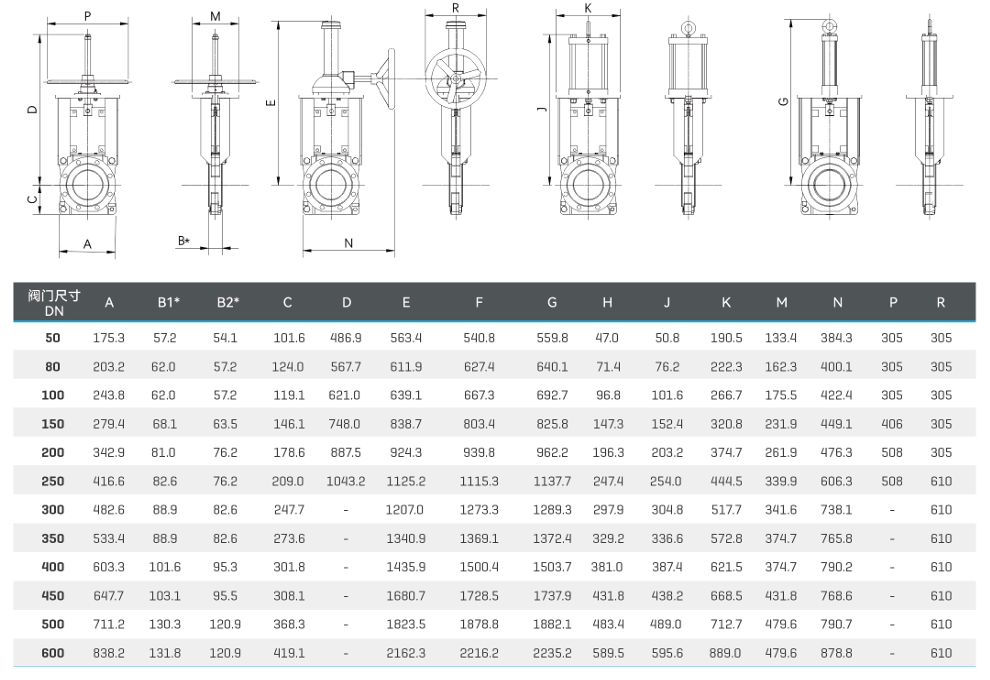

Tablica za odabir tipa priključka zasuna s nožem za gnojnicu（ Samo za referencu)

Tablica odabira metode aktiviranja zasuna s nožem za gnojnicu （ Samo za referencu)
