Princip rada FNC® zatvorenog potisnog ventila je jednostavan. Kada je u ot...
U usporedbi s običnim pinch ventilima, pinch ventili velikog promjera imaj...
Princip rada FNC® zatvorenog potisnog ventila je jednostavan. Kada je u ot...
Anhui Fengchi Pump Valve Manufacturing Co., Ltd. specijalizirana je za proizvodnju steznih ventila, pneumatskih steznih ventila, kliznih ventila i drugih proizvoda, fokusirajući se na rješenja za kontrolu fluida u teškim radnim uvjetima, s kapacitetom za dizajn i proizvodnju standardiziranih i visokotlačnih serija steznih ventila, nacionalna je visoka tehnologija. Tvrtka posjeduje mnoge patente za izume i korisne modele. Njezini proizvodi široko se koriste na nacionalnoj i međunarodnoj razini u velikim rudnicima, te imaju karakteristike otpornosti na habanje, otpornosti na koroziju, bez održavanja i visoke isplativosti. To je zamjena, najbolji izbor za zamjenu konvencionalnih ventila.

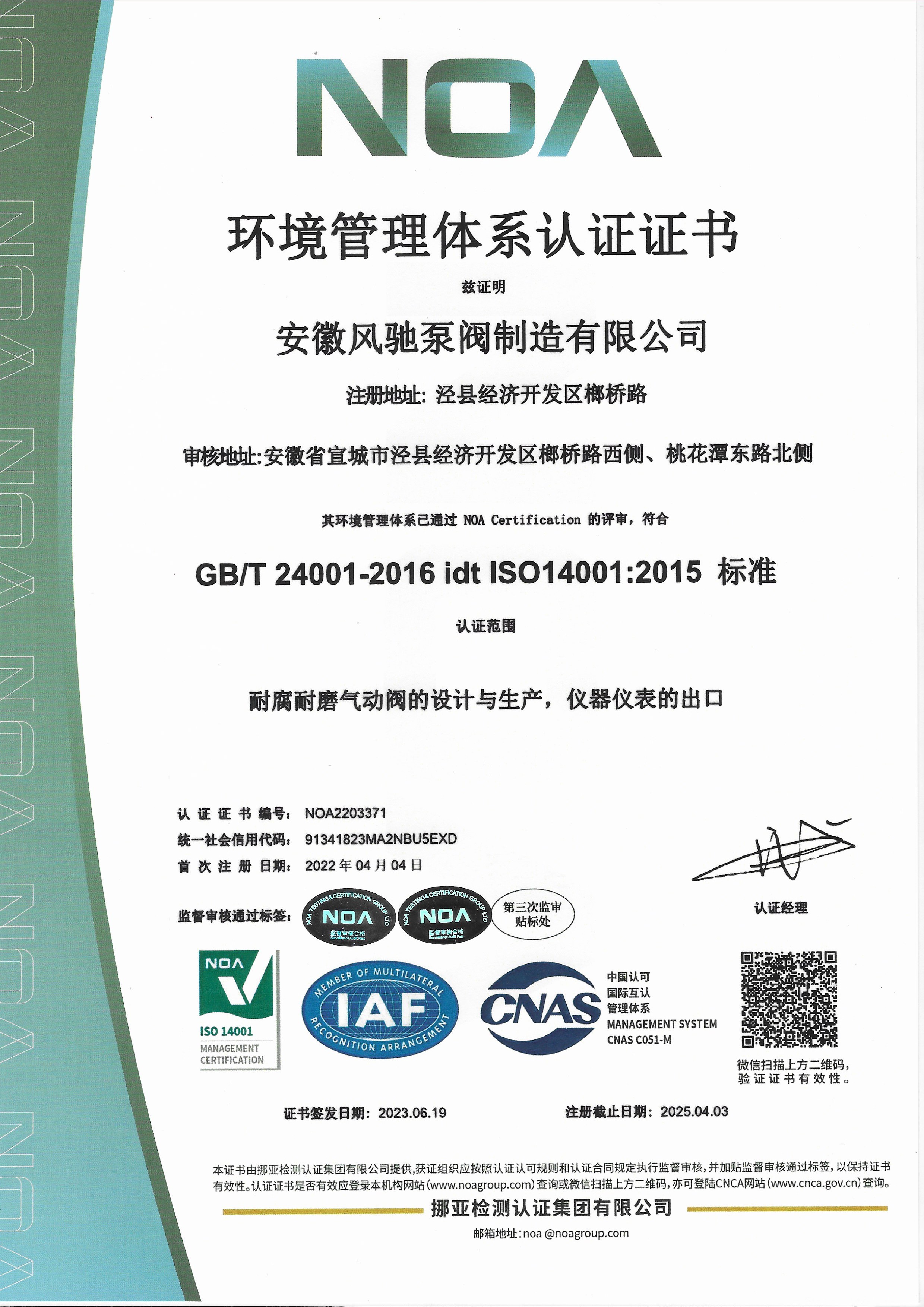

Anhui Fengchi Pump Valve Manufacturing Co., Ltd. uspješno je prošla certifikaciju sustava upravljanja kvalitetom ISO9001-2015, certifikaciju sustava upravljanja okolišem ISO14000, certifikaciju sustava upravljanja zdravljem i sigurnošću na radu ISO45001, EU CE certifikaciju, Rohs certifikaciju.
Tvrtka raspolaže velikim opremama za vulkanizaciju, opremama za rafiniranje gume i brojnim postrojenjima za ispitivanje sirovina od gume. Sposobna je dizajnirati, proizvoditi i obrađivati proizvode velikih razmjera.
Držimo se načela proširenja zadovoljstva kupaca kroz visokokvalitetne proizvode i profesionalni servisni tim. Ciklus održavanja opreme, smanjujući gubitke uzrokovane čestim zastojevima i održavanjem, pružajući tako klijentima više prednosti. Radujemo se vašem izboru Fengchi pumpnog ventila i dopustite nam da vam prilagodimo personalizirano rješenje za kontrolu fluida prema vašim radnim uvjetima!
Dvije ponude za istu dužnost — nepovratni ventil s dvostrukom pločom klase 300, NPS 8 na cjevovodu za jalovinu — stižu u razmaku od 55 mm u dužini licem u lice. Oba dobavljač...
Izvucite zakretni povratni ventil iz cijevi za pražnjenje jalovine nakon osam mjeseci rada i šteta je rijetko iznenađenje. Zatik šarke je istrošen ovalnog oblika, prednja str...
Nepovratni ventil od 6 inča na povratnom vodu jalovine obično se oglasi bukom mnogo prije nego što se pojavi na bilo kojem mjeraču. Operateri čuju ritmično kucanje na ispusno...
Načelnik održavanja u tvornici bakrene jalovine jednom mi je ispričao poznatu priču. Precizirao je API 6D zasune od kovanog čelika na novoj liniji gnojnice jer standard proje...
Anhui Fengchi Pump Valve Manufacturing Co., Ltd. je Proizvođač pinch ventila sa sjedištem u okrugu Jingxian, provincija Anhui, Kina. Dizajniramo i izrađujemo ventile s elastomernim rukavcem punog provrta za kontrolu abrazivnih, korozivnih tekućina i tekućina s visokim udjelom krutine, zajedno s klipnim ventilima na zračni pogon, zasunima s noževima za gnojnicu i pumpama za crijeva. Naš se asortiman koristi u rudarstvu, obradi minerala, obradi otpadnih voda, kemijskoj obradi, proizvodnji električne energije i linijama za celulozu i papir gdje konvencionalni ventili s metalnim sjedištem erodiraju, zaglavljuju se ili cure.
FNC® stezni ventil zatvara se pritiskom gumene čahure duž središnje linije, tako da samo čahura dolazi u kontakt s medijem. Taj pojedinačni habajući dio apsorbira udar čestica, samočisti se pri svakom hodu i pruža dvosmjerno isključivanje klase V. Isporučujemo veličine od DN15 do DN2000, nazivne tlakove od PN6 do PN40 te ručno, pneumatsko, električno i hidraulično pokretanje.
Proizvodimo kompletnu obitelj FNC® u jednom pogonu, od standardnih jedinica zatvorenog tijela do ventila velikog promjera i dizajna otvorenog tijela za niskotlačne usluge. Svaki oblik karoserije dijeli isti princip rukavca punog provrta, tako da se odluka o odabiru obično svodi na tlak u cjevovodu, temperaturu, raspoloživi prostor licem u lice i koliko često će se ventil servisirati.

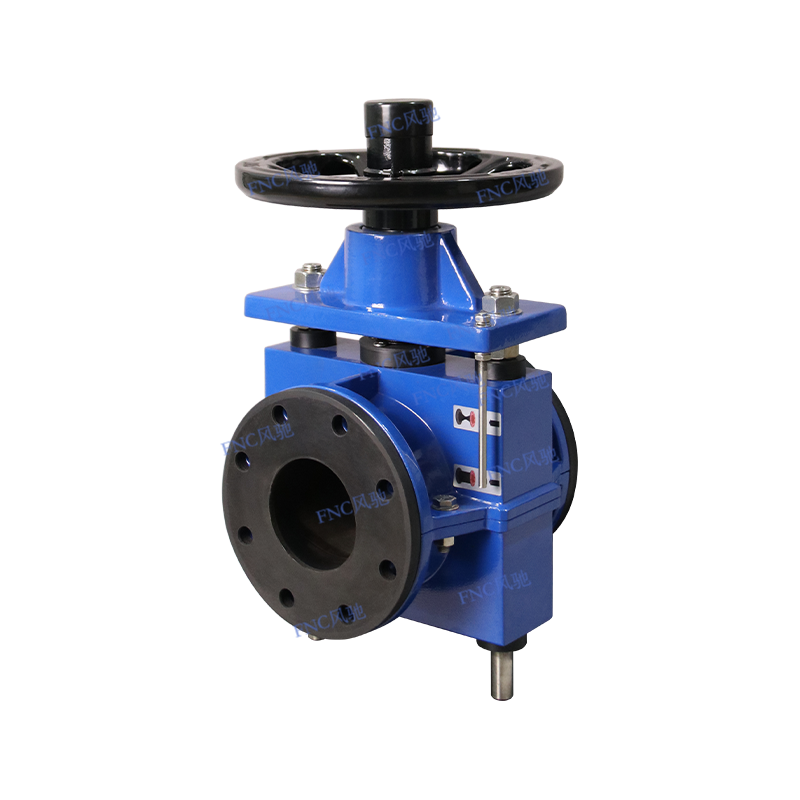

Zatvorena FNC® konstrukcija za standardnu industrijsku primjenu. Otvoren punim otvorom, zatvaranje u središnjoj liniji, brtvljenje klase V nepropusno za mjehuriće. Odgovara mineralnoj kaši, mulju i papirnoj pulpi gdje linija mora ostati zatvorena za atmosferu.

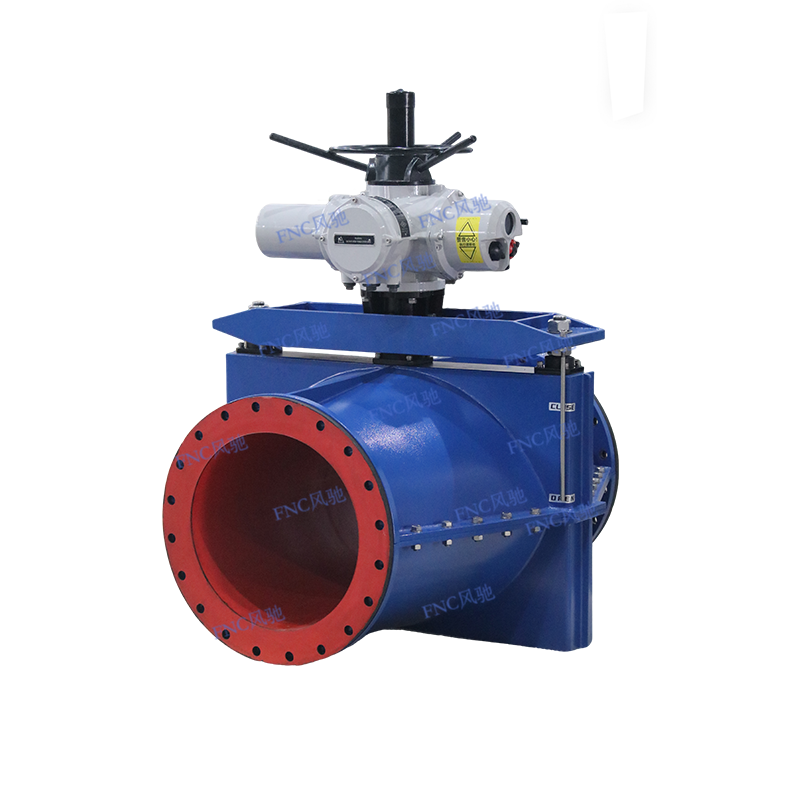

DN600 do DN2000. Veliki rukavi zahtijevaju veliku opremu za vulkanizaciju i pročišćavanje gume, kojom upravljamo u našoj tvrtki. Koristi se na jalovini, donjem dijelu zgušnjivača i na linijama za prijenos gnojnice velike količine.

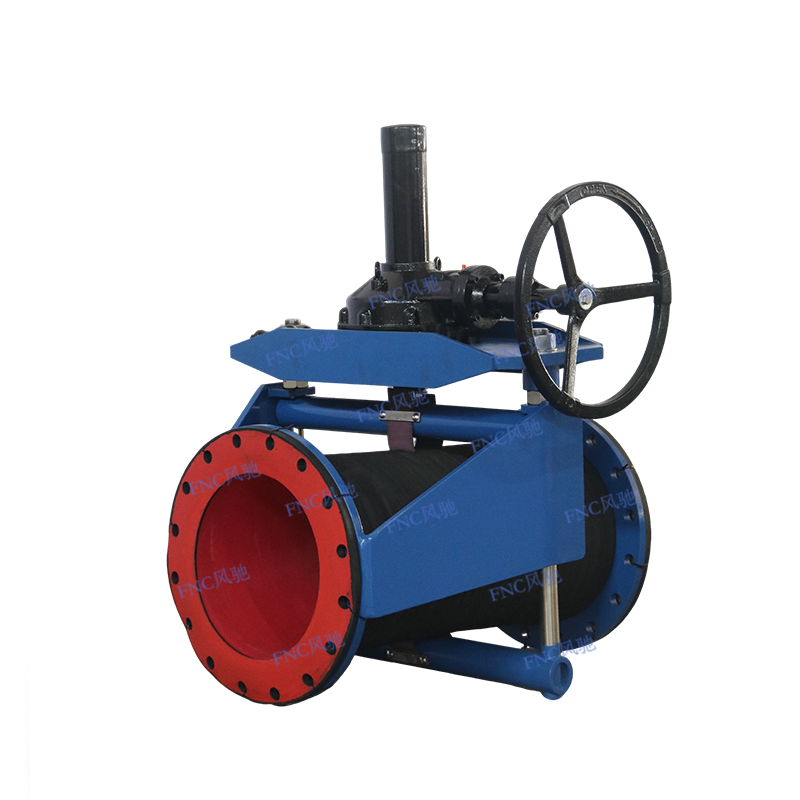

Lagana konstrukcija otvorenog okvira od DN80 naviše za niskotlačne, niske temperature, bezopasne medije. Jednostavan pristup rukavcu i tolerancija na neusklađenost cijevi i vibracije. Standard mekog čelika, AISI316 na zahtjev.
Pneumatski aktuatori s jednostrukim i dvostrukim djelovanjem daju brzo, ponovljivo zatvaranje i prikladni su za automatizirane linije, rad s visokim ciklusom uključivanja/isključivanja i zapaljiva ili eksplozivna područja. Pogledajte naše Klizni ventili na zračni pogon raspon za dimenzioniranje aktuatora.
Stezni ventili se biraju tamo gdje bi medij uništio metalno sjedište: oštre krutine, vlaknasta pulpa, kristalizirajuće kaše, vapneno mlijeko, jalovina, pepeo i agresivne kemijske otopine. Budući da se rukavac deformira oko čestica umjesto da klizi uz njih, trošenje se raspoređuje po elastomeru, a ne koncentrira na rub sjedišta.
Za vodove koji trebaju čvrsti, klizni izolacijski ventil umjesto elastomernog rukavca, također izrađujemo Zasuni s nožem za gnojnicu , a za poslove mjerenja isporučujemo peristaltiku Pumpa za crijevo jedinice koje dijele isti princip crijeva i kompresije.
Gumeni omotač je središnja komponenta i jedini dio u kontaktu s procesnim medijem. Smjesu odabiremo iz stvarnih radnih uvjeta, a ne iz generičke tablice, jer temperatura, pH, veličina čestica i koncentracija krutih tvari mijenjaju životni vijek rukavca.
| Materijal rukava | Tipični mediji | Vodič za temperaturu | Bilješke |
|---|---|---|---|
| Prirodna guma (NR) | Mineralna suspenzija, mulj, papirna masa | ≤ 80 °C | Standardna smjesa, dobra otpornost na abraziju |
| EPDM | Kiseline, lužine, otopine soli, vruća voda | Do 160 °C ovisno o spoju | Odabran zbog kemijske stabilnosti i malog bubrenja |
| NBR | Ulja, goriva, masne smjese | Do 160 °C ovisno o spoju | Alternativa otporna na ulja za NR |
| Ostali spojevi | Specifično za aplikaciju | Potvrđeno po projektu | Usklađen s pH, veličinom čestica i korozivnošću |
Materijali za kućište su ugljični čelik, nodularno željezo ili SS304 kao standard, a dostupne su i druge opcije. Stabljike su SS304, a pričvršćivači SS201, 304 ili 316. Budući da tijelo nikada ne dodiruje medij, ekonomično kućište od ugljičnog čelika može se upariti s rukavcem visokih performansi umjesto nadogradnje cijelog ventila na tijelo od legure.
Konfiguriramo ventil oko sučelja cijevi i filozofije upravljanja vodom. Prirubnički priključci su standardni; Ovisno o veličini i ocjeni dostupni su uzorci s pločicama, s navojem, zavareni, stezni i visokotlačni.
| Aktivacija | Kompatibilnost tlaka / veličine | Razina automatizacije | Tipična dužnost |
|---|---|---|---|
| Ručni kotač | ≤ PN16, DN15–DN200 | Priručnik | Ogranci, mala oprema, laboratoriji |
| Pužni prijenosnik | ≤ PN25, DN50–DN400 | Priručnik, lockable | Podzemni rudnici, korozivna gnojnica, ručni rad s velikim zakretnim momentom |
| Pneumatski (jednostruko/dvostruko djelovanje) | ≤ PN40, DN15–DN1200 | Poluautomatski / automatski | Visoki ciklus uključivanja/isključivanja, eksplozivne atmosfere |
| Električni (on-off / modulirajući) | ≤ PN40, DN15–DN1500 | Potpuno automatski | Daljinski nadzor, kontrola protoka zatvorene petlje |
| Hidraulički | PN40–PN160, DN500–DN2000 | Poluautomatski / automatski | Visokotlačno punjenje, veliki transport gnojnice, hitno isključivanje |
| Pneumatska modulacija s pozicionerom | ≤ PN25, DN15–DN600 | Potpuno automatski | Doziranje, regulacija protoka, kontrola koncentracije |
Pneumatski aktuatori mogu se isporučiti sa solenoidnim ventilima, graničnim prekidačima i pripremom zraka tako da ventil stiže spreman za sustav upravljanja postrojenjem. Električne modulacijske jedinice prihvaćaju standardne upravljačke signale za zatvorenu petlju. Sučelje potvrđujemo tijekom konfiguracije umjesto da pretpostavljamo zadano.
Mi smo vodeća jedinica za izradu nacrta kineskog industrijskog standarda za klizne ventile i nacionalno visokotehnološko poduzeće koje posjeduje patente za izume i uporabne modele. Naša proizvodna baza uključuje veliku opremu za vulkanizaciju, opremu za pročišćavanje gume i objekte za ispitivanje gumenih sirovina, što nam omogućuje proizvodnju dosljednih rukavaca velikih promjera, a ne samo malih standardnih veličina.
Svaki ventil je sastavljen oko testiranog rukavca, a geometrija zatvaranja je provjerena tako da rukavac brtvi duž cijelog provrta, a ne na jednoj kontaktnoj liniji. Ako projekt zahtijeva dokumentiranu inspekciju, dogovaramo opseg ispitivanja i zapise prije proizvodnje.
Navlaka s punim provrtom ne ostavlja šupljinu ili mrtvi kut, tako da cjevovod čisto istječe, a gubitak tlaka ostaje nizak. Središnje zatvaranje oblikuje glatku, zatvorenu venturijevu venturijevu venturijevu cev koja odbacuje kristalizirane čestice sa svakim hodom, zbog čega se ovi ventili rijetko zaglavljuju čak i pri radu s visokim postotkom krutine.
Budući da se tijelo i aktuator mogu ponovno koristiti, troškovi životnog ciklusa koncentrirani su u jednoj potrošnoj komponenti. To je glavni razlog zašto se naši ventili koriste za zamjenu konvencionalnih ventila s metalnim sjedištem na abrazivnim vodovima.
Kako bismo pripremili odgovarajuću konfiguraciju i ponudu, radimo od stvarne radne točke, a ne od nominalne veličine. Sljedeći unosi omogućuju nam da u jednom prolazu odaberemo stil karoserije, spoj navlake, vezu i aktuator.
| Unos projekta | Zašto nam je to potrebno |
|---|---|
| Nazivni promjer i standard cijevi | Postavlja veličinu provrta i dimenzije licem u lice |
| Srednje, koncentracija čvrstih tvari i veličina čestica | Određuje spoj rukava i dopušteno habanje |
| Radni tlak i nazivni tlak | Odabire stil karoserije, vrstu veze i silu pokretača |
| Raspon temperature i pH | Potvrđuje kompatibilnost elastomera i materijala tijela |
| Aktivacija and control signal | Usklađuje ventil sa sustavom upravljanja postrojenjem |
| Učestalost ciklusa i rad | Određuje veličinu aktuatora i predviđa životni vijek rukavca |
| Pregled, dokumentacija i opseg isporuke | Definira zapise o ispitivanju, zahtjeve za pakiranje i otpremu |
Pošaljite radne uvjete i mi ćemo vam vratiti konfiguraciju s preporučenim stilom karoserije, materijalom rukava, priključkom i aktiviranjem, zajedno s crtežima i podacima potrebnim za odobrenje. Dostupna je prilagodba dizajna rukava, materijala tijela i rasporeda aktuatora.
Naši klizni ventili pokrivaju DN15 do DN2000 i PN6 do PN40, s točnom oznakom ovisno o veličini, vrsti priključka i načinu aktiviranja. Ventili velikog promjera od DN600 do DN2000 proizvode se unutar tvrtke koristeći našu veliku opremu za vulkanizaciju i pročišćavanje gume.
Brtvljenje dolazi od pune kompresije elastomernog rukavca duž središnje linije, a ne od kontakta metala s metalom. Čahura se potpuno sklapa preko provrta, tako da čestice, vlakna i viskozni mediji ne mogu stvoriti obilazni put. To omogućuje dvosmjerno isključivanje klase V i samočišćenje pri svakom hodu.
Standardni NR rukavi odgovaraju mineralnoj kaši, mulju i papirnoj pulpi do 80 °C. Za kiseline, lužine i otopine soli odabiremo EPDM, a za uljne medije NBR. Dostupni su i drugi spojevi, s mogućnošću temperature do 160 °C, ovisno o formulaciji. Usklađujemo spoj s pH, temperaturom, veličinom čestica i korozivnošću stvarnog medija.
Da. Isporučujemo pneumatske jednodjelujuće i dvodjelujuće aktuatore, električne pogone za uključivanje/isključivanje i modulacijske aktuatore, hidraulične aktuatore i pneumatske modulacijske jedinice s pozicionerima. Mogu se uključiti elektromagnetski ventili, granični prekidači i priprema zraka tako da se ventil izravno povezuje sa sustavom upravljanja postrojenjem.
Rukavica je jedini trošni dio. Kada dođe do kraja radnog vijeka, zamjena rukavca vraća ventil u gotovo novo stanje bez zamjene tijela ili aktuatora. Dizajn otvorenog tijela omogućuje izravan pristup za bržu promjenu rukava. Isporučujemo zamjenske čahure i možemo savjetovati o intervalima inspekcije na temelju učestalosti ciklusa i opterećenja krutim tvarima.

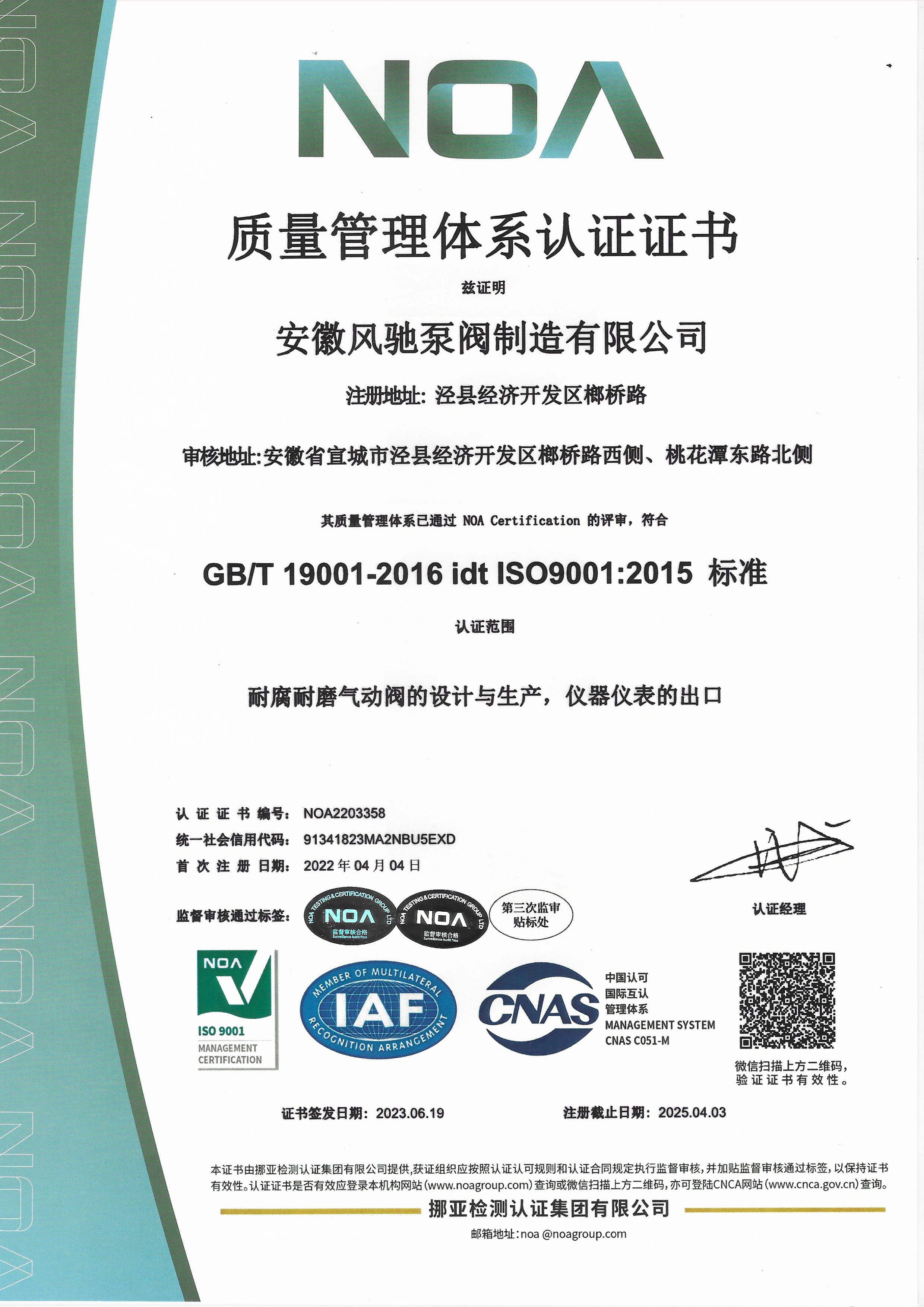

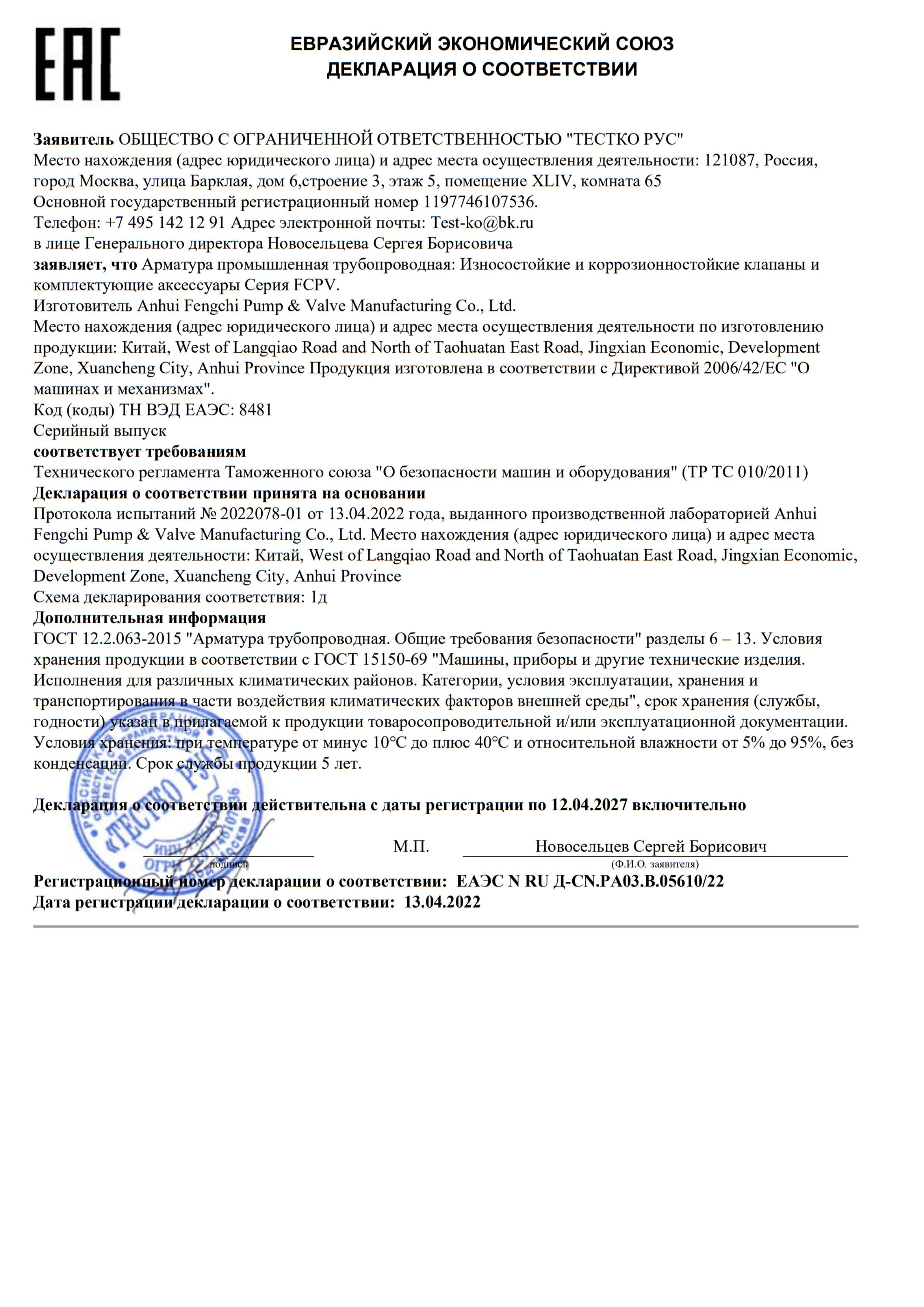

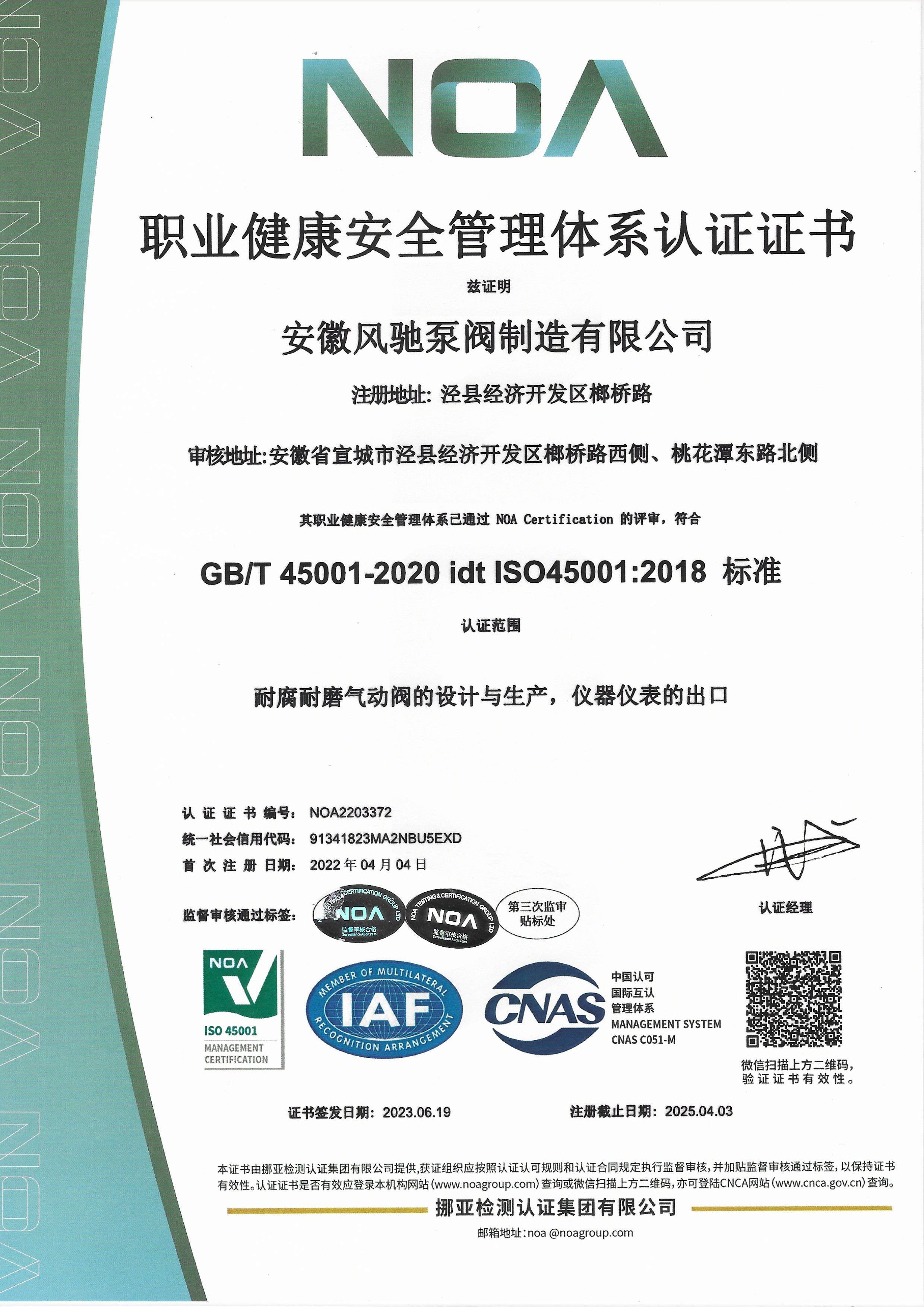

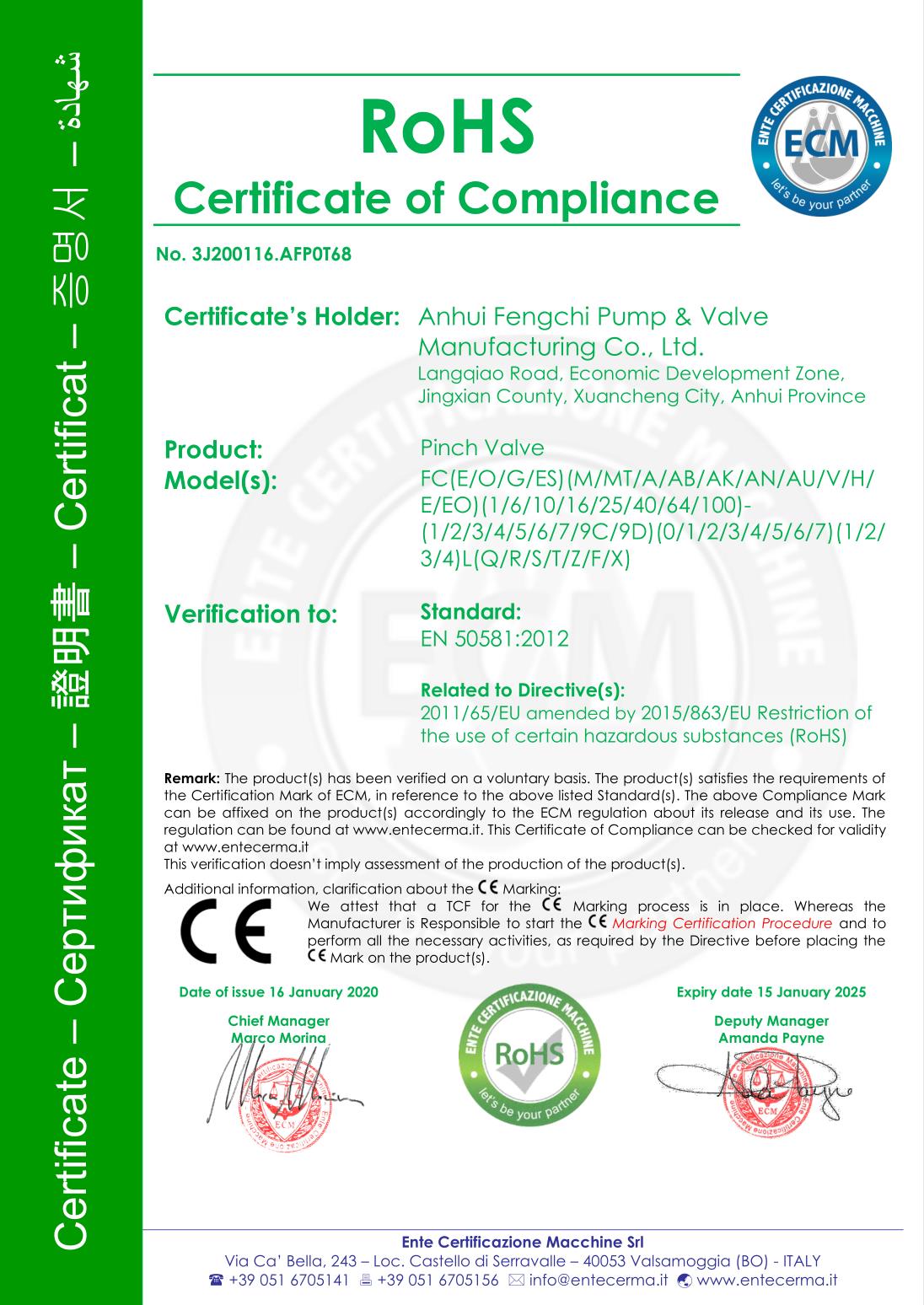

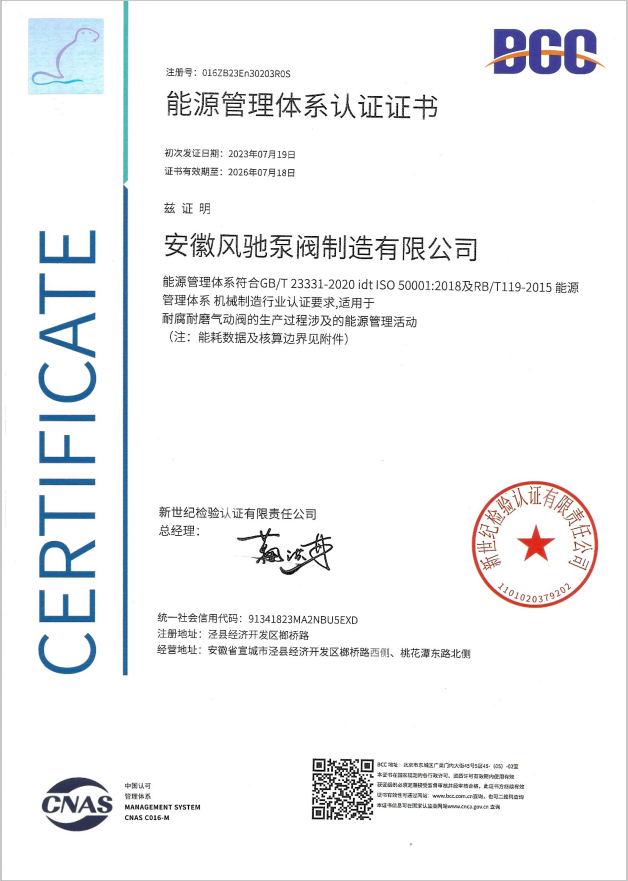

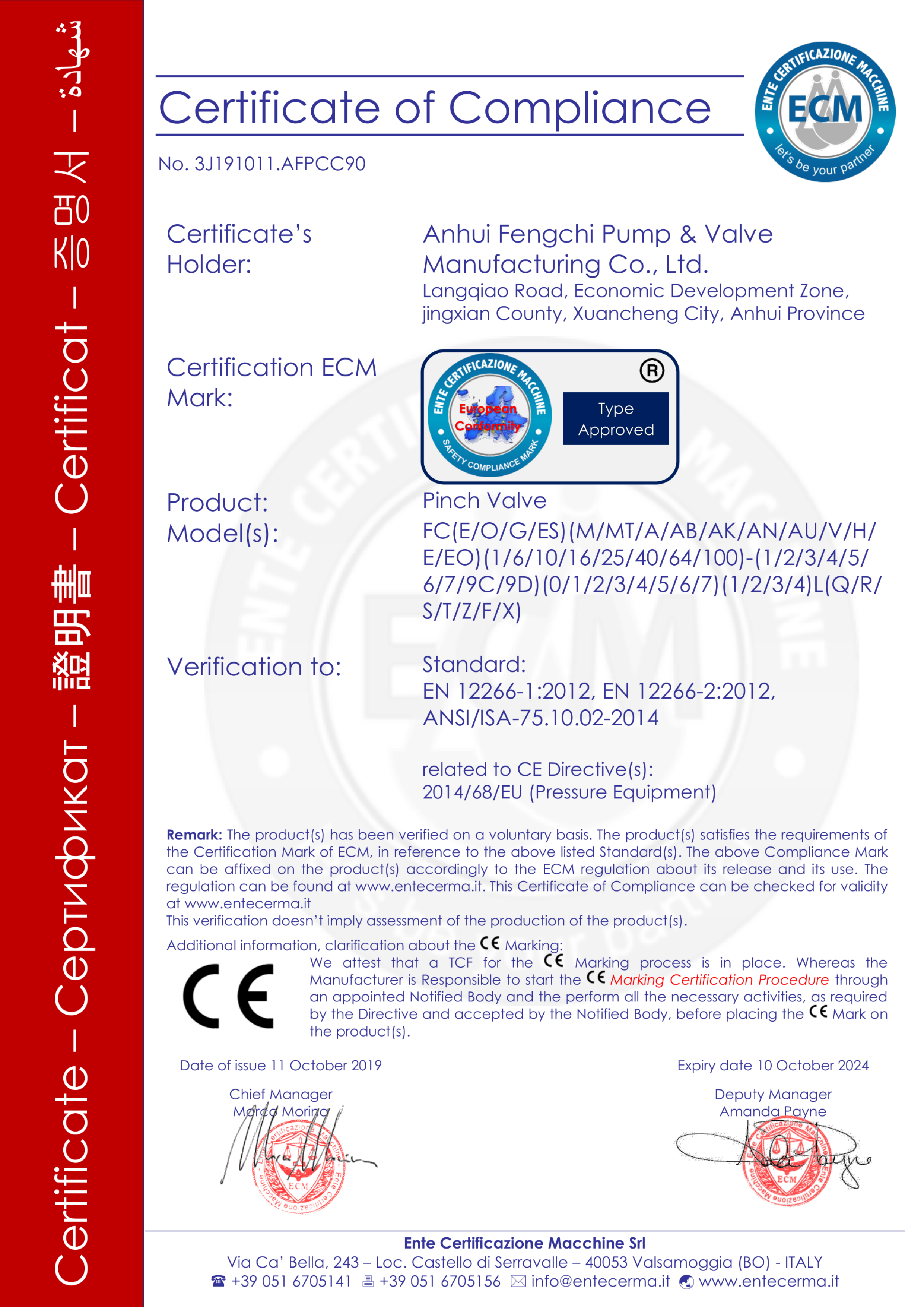

Naša proizvodnja pokrivena je certifikatom ISO 9001 za upravljanje kvalitetom, ISO 14001 za upravljanje okolišem, ISO 45001 za zdravlje i sigurnost na radu i ISO 50001 za upravljanje energijom, zajedno s certifikatima EU CE, RoHS i TR-CU (EAC). Također smo vodeća jedinica za izradu nacrta kineskog industrijskog standarda za klizne ventile i nacionalno visokotehnološko poduzeće.
