Podaci o izvedbi

Nazivni promjer: DN50 ~ DN1500
Nazivni tlak: PN16
Klasa curenja: Klasa V
Primjenjivi mediji: Za standardne gumene rukave: mineralna kaša, blato, papirna masa itd. Za druge opcijske gumene navlake: Primjenjivi mediji razlikuju se ovisno o pakiranju za brtvljenje, a sukladno tome se razlikuje i temperaturna kompatibilnost.
Raspon temperature: Za standardne gumene navlake: ≤ 80°C. Za ostale opcijske gumene navlake: do 160°C.
Karakteristike protoka: Puni otvor, nesmetan protok

Metode povezivanja i aktiviranja

Vrsta priključka: Wafer, prirubnički, visokotlačni , Lug , Navojem , Zavareni , Stezaljka

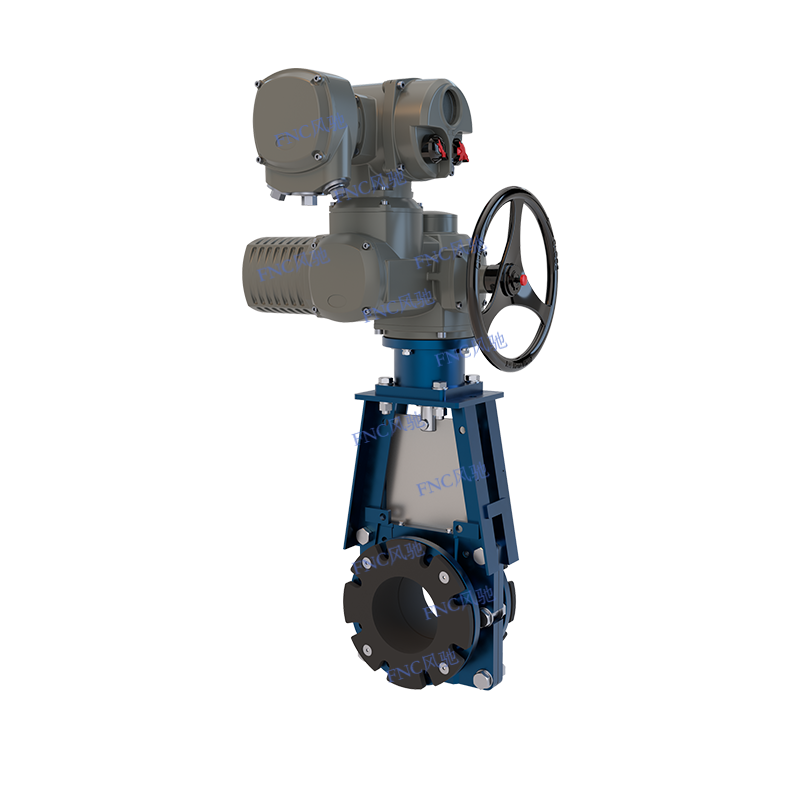

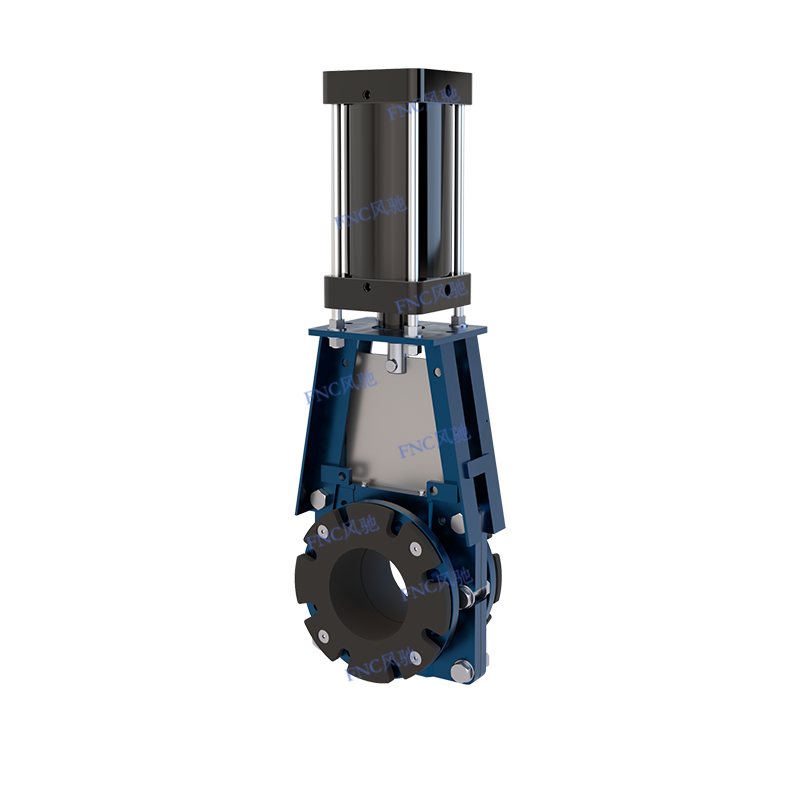

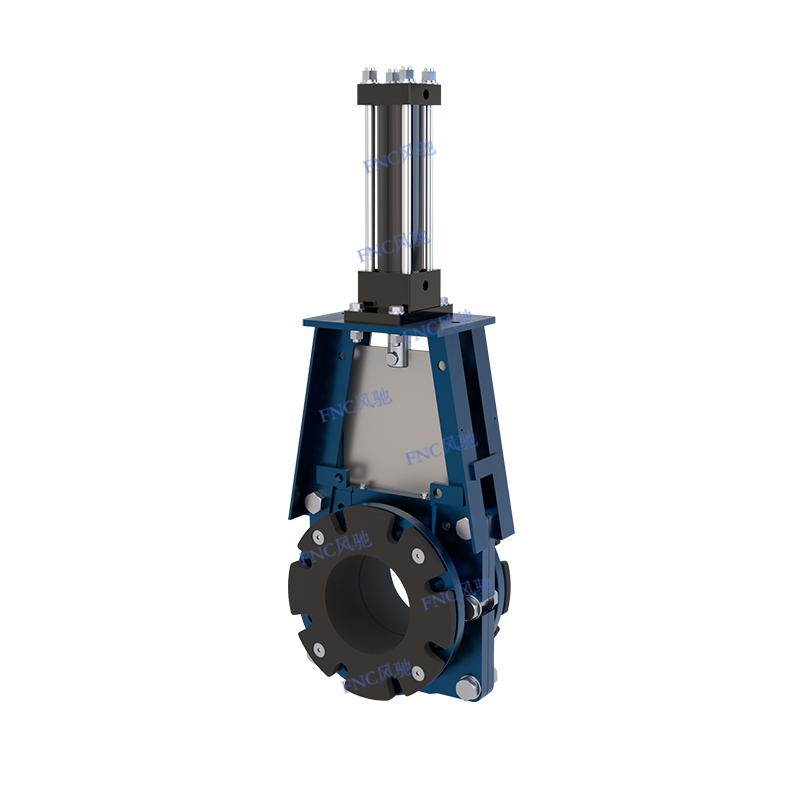

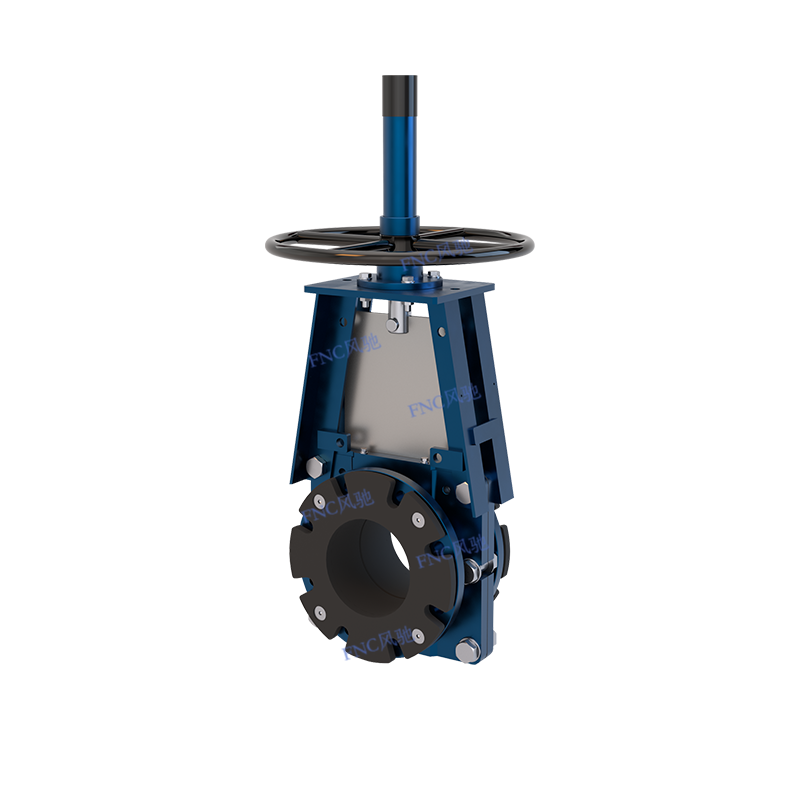

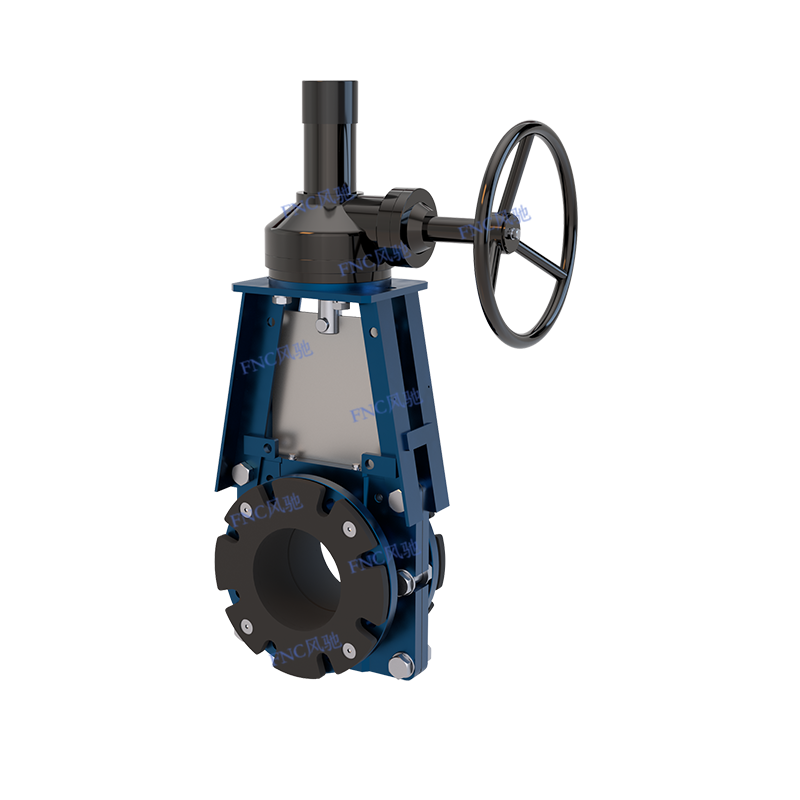

Metoda pokretanja: ručno (ručni kotač / Pužni zupčanik), Pneumatski tip uključivanja-isključivanja (jednostruko djelovanje/dvostruko djelovanje), Pneumatski modulirajući tip, Električni ( Tip uključeno-isključeno / Modulirajući tip / Zaštićeno od eksplozije) , hidrauličko pokretanje, Kombinirano aktiviranje ( Ručno-pneumatski / Ručni-električni )

Primjenjivi scenariji: Rudarstvo, industrija fosfora, elektrane, industrija čelika i drugih metala, industrija celuloze i papira, kemijska postrojenja, industrija glinice, tvornice cementa, itd.

Prilagodba je dostupna na temelju zahtjeva.

Značajke proizvoda

100% nepropusno brtvljenje osigurava apsolutnu nultu curenje na nizvodnoj strani;
Dizajn s dvostrukim sjedištem omogućuje dvosmjerni protok i zatvaranje ventila;
Neometani prolaz protoka eliminira turbulencije i smanjuje gubitak tlaka kada tekućina prolazi kroz ventil;
Nema šupljine sjedišta, što sprječava nakupljanje krutih čestica i osigurava pouzdano zatvaranje vrata ventila;
Sekundarna brtva s dinamičkim samopodešavanjem;
Nema potrebe za brtvljenjem vrata ili vretena, čime se eliminira curenje iz pakiranja i radovi na održavanju;
Dugotrajan i izdržljiv sustav podmazivanja;
Bez metalnih komponenti u izravnom kontaktu s kašom;
Fleksibilan dizajn nosača: matica vretena može se rastaviti s gornje strane i zamijeniti na licu mjesta za aktiviranje cilindra ili aktiviranje konusnog zupčanika bez zavarivanja;
Nosači za pozicioniranje otvoreno/zatvoreno standardni su za veličine DN400 i niže, a moguće je odabrati klinove s fiksnim položajem koje isporučuje tvornica ili ih priprema korisnik.

Značajke dizajna

Dizajn nosača za teške uvjete rada koristi gornju uklonjivu matičnu maticu, olakšavajući ugradnju konusnih zupčanika ili pneumatskih aktuatora bez zavarivanja;
Nosači za pozicioniranje otvoreno/zatvoreno su standardni (za veličine DN400 i manje);
U otvorenom položaju, zasun od nehrđajućeg čelika može se potpuno izvući iz gnojnice, omogućujući pregled ili zamjenu zasuna bez rastavljanja ventila;
Vrata od nehrđajućeg čelika 316 su standardna konfiguracija;
Dinamički samopodesiva sekundarna brtva održava podmazivanje;
Zamjenjiva FENGCHI elastična brtvena čahura za jednostavnu ugradnju;
Neometani prolaz protoka, bez kontakta metala s metalom, bez blokova vodilica ili klinastih utora;
Dizajn čahure s dvostrukim brtvljenjem osigurava zatvaranje tipa "slijepe ploče" kada je ventil zatvoren; brtvene čahure čvrsto prianjaju kako bi izolirale srednji tlak, eliminirajući potrebu za brtvama prirubnice;
Jednodijelni standard za bušenje prirubnice kućišta ventila je PN10, s bušenjem PN16/ANSI B16.5/150 kao opcijom;
Kontrolirani hod područja ispiranja sprječava preduboko umetanje vrata u brtvenu čahuru u zatvorenom položaju, smanjujući naprezanje na brtvenoj čahuri i mogućnost pucanja čahure; svi vijci su opremljeni sigurnosnim podloškama ispod.

Materijali

Materijal kućišta ventila: nodularni lijevani lijevak, SS304 ili drugi
Materijal čahure: NR, EPDM, NBR, itd.
Materijal stabla ventila: SS304
Materijal vrata: SS304, 316, 2205, 2507
Materijal zatvarača: SS201, 304, 316
Materijal sekundarne brtve: EPDM

Prilagodba je dostupna na temelju zahtjeva.

Tablica za odabir tipa priključka zasuna s nožem za gnojnicu（ Samo za referencu)

Vrsta veze	Prikladan raspon veličina	Raspon nazivnog tlaka	Osnovne prednosti
Prirubnički spoj	DN15~DN2000	PN10~PN40	Čvrst spoj, pouzdano brtvljenje, otporan na gnojnicu udar, jednostavno sastavljanje/rastavljanje i praktičan za kasnije održavanje i zamjenu ventila
Vafer spoj	DN15~DN600	≤PN16	Kompaktna struktura, mala veličina, mala težina, štedi prostor za ugradnju i troškove, pogodan za brz instalacijski zahtjevi
Spoj s ušicom	DN100~DN600	PN10~PN25	Flexible installation, allows independent valve disassembly bez utjecaja na cjevovodni sustav, vrhunsko brtvljenje performanse u usporedbi s običnim vezama tipa wafer
Navojna veza	DN15~DN50	≤PN10	Jednostavna struktura, brza montaža, niska cijena, kompaktna veličina pogodna za uske prostore
Zavareni spoj	DN15~DN300	PN40~PN160	Nulti rizik od curenja, visoka čvrstoća spoja, otporan na visoki tlak, vibracije i udar gnojnice, prikladan za dugotrajni fiksni rad
Spoj stezaljke	DN15~DN100	≤PN16	Brza montaža i demontaža, bez slijepih ulica, lako se čisti, zadovoljava higijenske zahtjeve

Tablica odabira metode aktiviranja zasuna s nožem za gnojnicu （ Samo za referencu)

Kategorija aktiviranja	Specifična vrsta	Prikladan raspon veličina	Raspon nazivnog tlaka	Osnovne prednosti
Ručno aktiviranje	Aktivacija ručnog kotača	DN15~DN100	≤PN16	Niska cijena, iznimno niska stopa kvarova, minimalno održavanje, intuitivan rad
Ručno aktiviranje	Pokretanje pužnog zupčanika	DN50~DN400	≤PN25	Značajno pojačanje zakretnog momenta, gladak rad, visoka preciznost otvaranja/zatvaranja, sprječava udar gnojnice na vrata
Pneumatsko pokretanje	Pneumatski tip uključivanja-isključivanja (jednostruko djelovanje/dvostruko djelovanje)	DN100~DN1200	≤PN40	Brz odziv (1~5 sekundi), otporan na oštra okruženja (otporan na prašinu, otporan na eksploziju), pogodan za visokofrekventni rad, sprječava zaglavljivanje gnojnice
Pneumatsko pokretanje	Pneumatic Modulating Type	DN50~DN800	≤PN40	Visoka preciznost regulacije, točna kontrola protoka, izbjegava udar cjevovoda, pogodan za upravljanje zatvorenom petljom
Električno aktiviranje	Električni On-Off Tip	DN300~DN150 0	≤PN40	Visok stupanj automatizacije, rad koji štedi rad, pogodan za aplikacije velikog promjera i velikog momenta, nije potrebno ručno rukovanje na licu mjesta
Električno aktiviranje	Električni modulacijski tip	DN100~DN1200	≤PN40	Širok raspon regulacije, visoka preciznost upravljanja, prilagođava se dinamičkom podešavanju protoka, integrira se s automatiziranim sustavima
Električno aktiviranje	Električno aktiviranje zaštićeno od eksplozije	DN100~DN1000	≤PN40	Kombinira funkciju daljinskog upravljanja s performansama otpornim na eksploziju, pogodno za opasna okruženja
Hidraulički pogon	Hidraulički pogon	DN800~DN2000	PN40~PN160	Izuzetno veliki izlazni moment (2~3 puta veći od pneumatskog/električnog pokretanja), jaka otpornost na udarce, pogodna za uvjete visokog tlaka i fluktuacije visokog tlaka
Kombinirano aktiviranje	Ručno-pneumatsko/ručno-električno kombinirano aktiviranje	DN50~DN800	≤PN40	Dvostruka zaštita, sprječava kvar ventila zbog nestanka izvora napajanja, ispunjava sigurnosne zahtjeve za kritične cjevovode
